byTech Boardview e esquema de placa-mãe de notebook
Clicou na peça.O esquema já está nela.

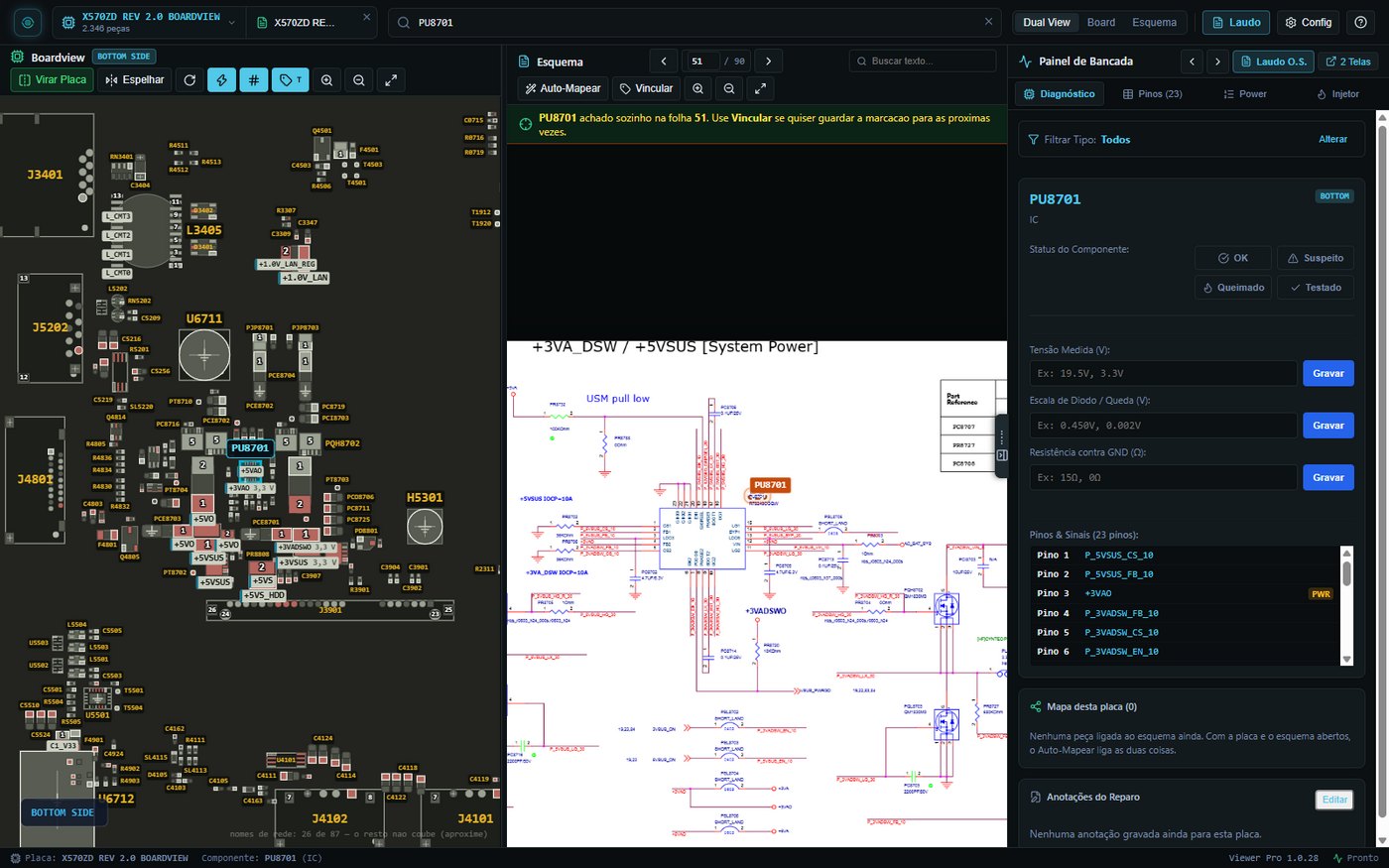

Boardview e esquema da placa de notebook na mesma tela, ligados pela peça. Feito para quem está com a placa aberta e o multímetro na mão.
PU8701 · na placa
PU8701 · folha 51 de 90

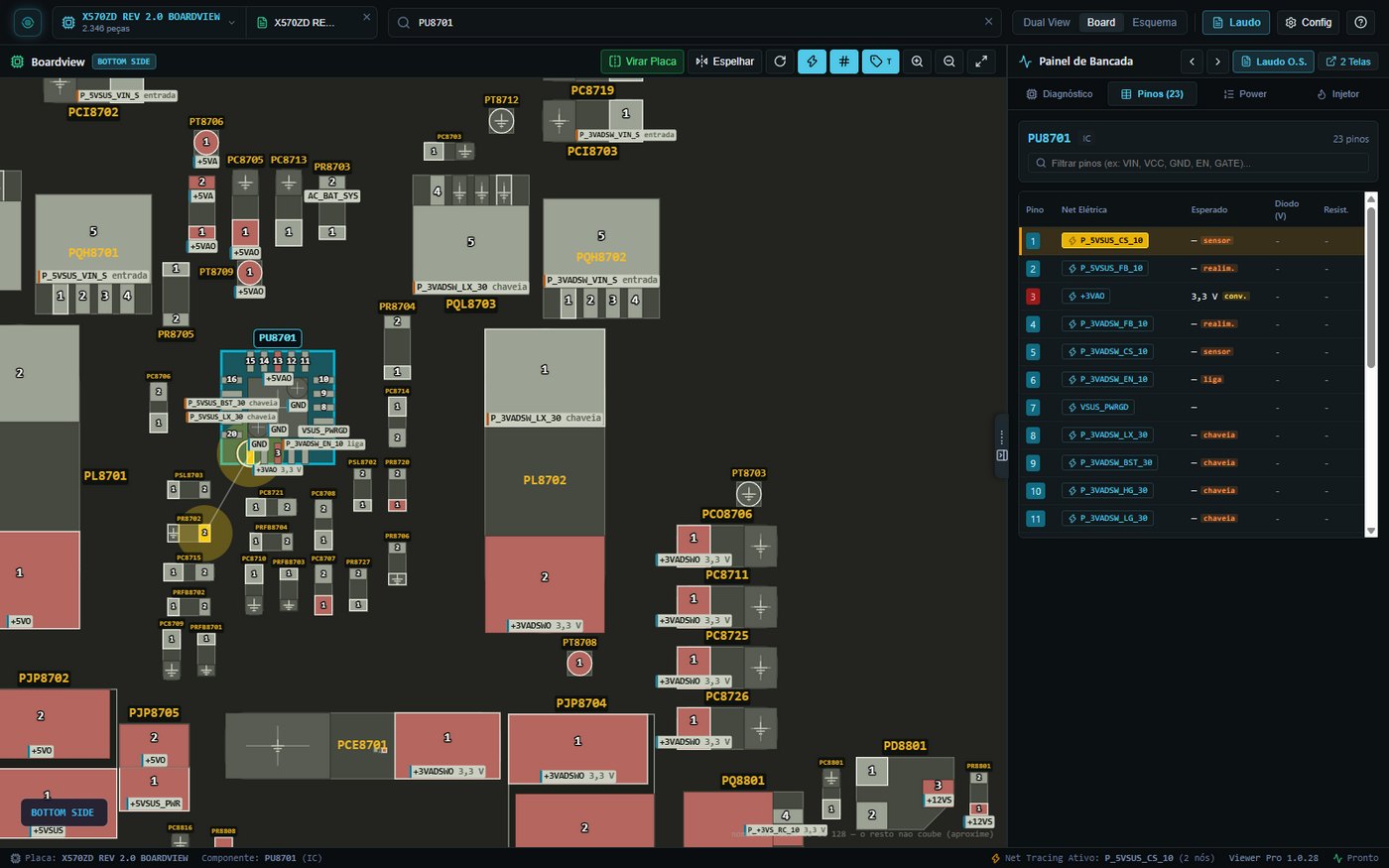

Tela de verdade: a peça foi escolhida na placa e o esquema parou sozinho na folha dela.ASUS X570ZD · 2.346 peças · esquema de 90 folhas
A busca de dentro do programa
1.752
placas-mãe de notebook para abrir sem sair do programa. Digitou o modelo, abriu.
598 placas com boardview · 1.512 com esquema · 358 com os dois · 28 marcas
- LA-D702P
- LA-D704P
- LA-D707P
- LA-D751P
- la-d781p
Placas do acervo que começam com “LA-D7”: 5.
O dia na bancada
O que muda quando a placa e o esquema se falam
Exemplos da mesma placa da foto de cima, com os números dela.
Abrir o PDF de 90 folhas e caçar o PU8701 com Ctrl+F, folha por folha.
Clicar no PU8701 na placa. O esquema abre na folha 51, com a peça marcada.
Clicar pino por pino para descobrir o nome de cada sinal.
O nome do sinal vem escrito dentro do pino, sem clique.
Procurar 3,3 V num pino que tem “3V” no nome e nunca vai marcar 3,3 V.
Pino de regulador vem marcado como “chaveia”. Você não perde tempo nele.
Baixar boardview de site estranho, descompactar, arrastar para o programa.
Digitar o modelo na busca. Boardview e esquema abrem juntos.
Anotar a medição num papel e não achar quando o aparelho volta.
Tensão, diodo e resistência gravados peça por peça. Fechou e abriu, está lá.
Por dentro
Numa placa de verdade, não numa demonstração
Um clique acende a linha nos dois lados

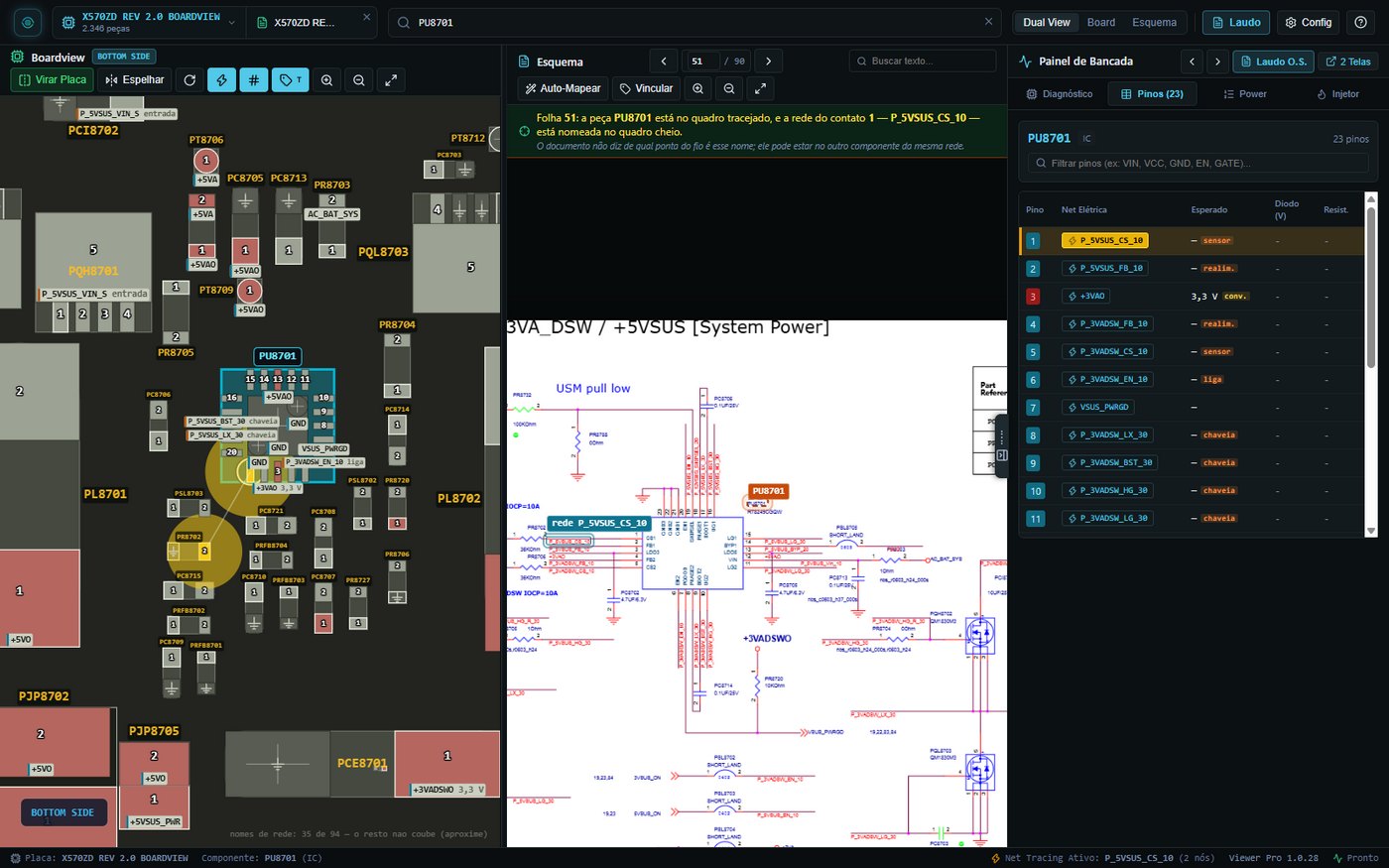

Clicou num pino na placa: todos os pontos ligados a ele acendem, e o esquema marca a peça e o nome daquele sinal. Funciona ao contrário também. Clique no nome escrito no esquema e a placa vai até o ponto.
Se o esquema não diz de qual ponta do fio é aquele nome, o programa avisa. Não aponta um lugar qualquer para você medir.
O nome do sinal já vem escrito
Numa área de alimentação com trinta peças, saber o que é cada ponto não pode custar trinta cliques. O nome fica dentro do pino, com a tensão ao lado quando ela é conhecida.
Ele diz quantos nomes ficaram de fora e pede para aproximar. Não some com eles calado.
Quanto tem que dar, e de onde saiu o número

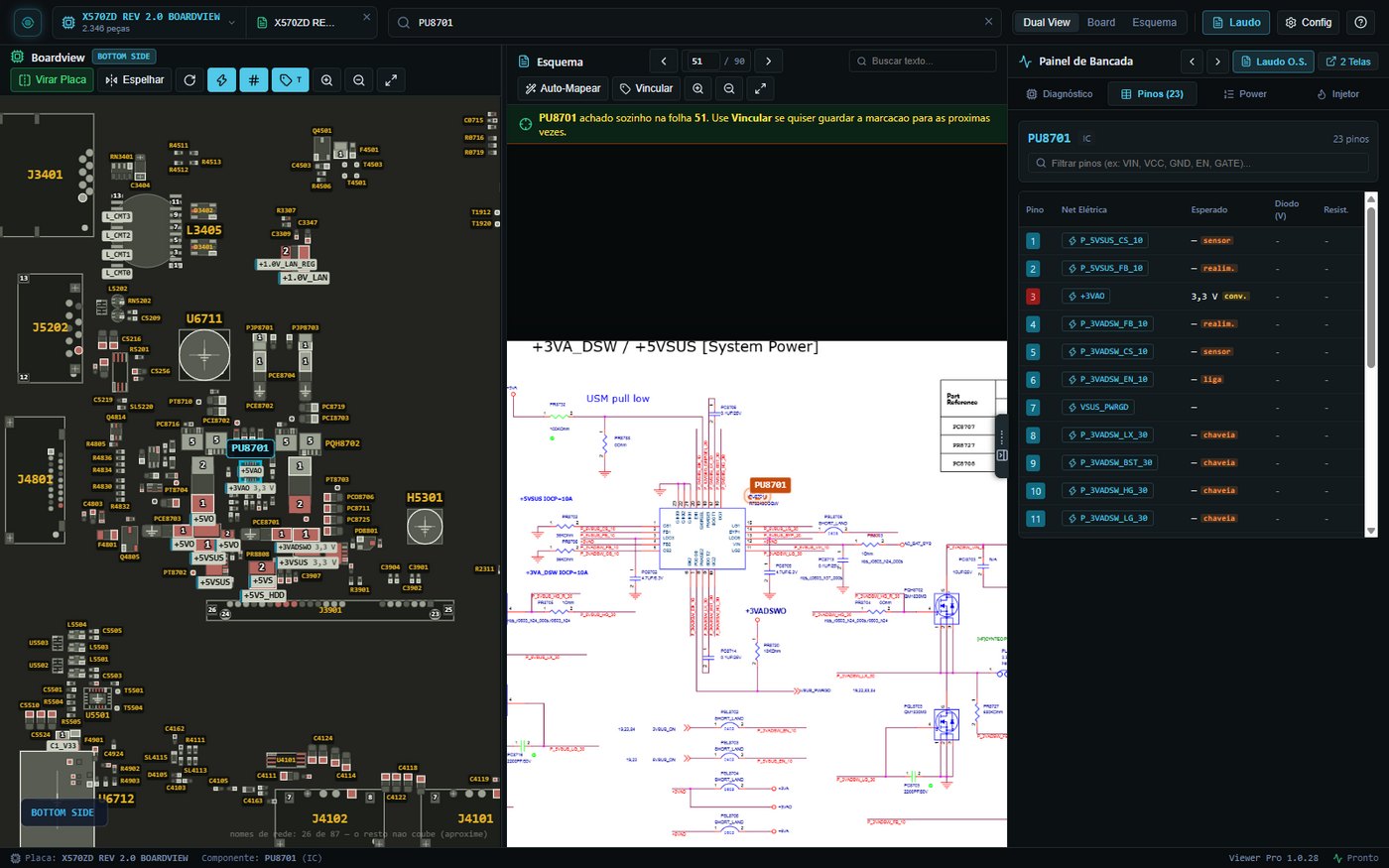

Ao lado de cada pino da peça, a tensão que deveria estar ali e a explicação dela. Quando não dá para saber, ele diz que não dá. Tem trilho sem valor fixo e tem pino que não fica na tensão que o nome sugere.
Ele lê o valor impresso dos resistores e capacitores, e não confunde 10 miliohms com 10 megaohms.
A ordem de ligar, com os pontos desta placa

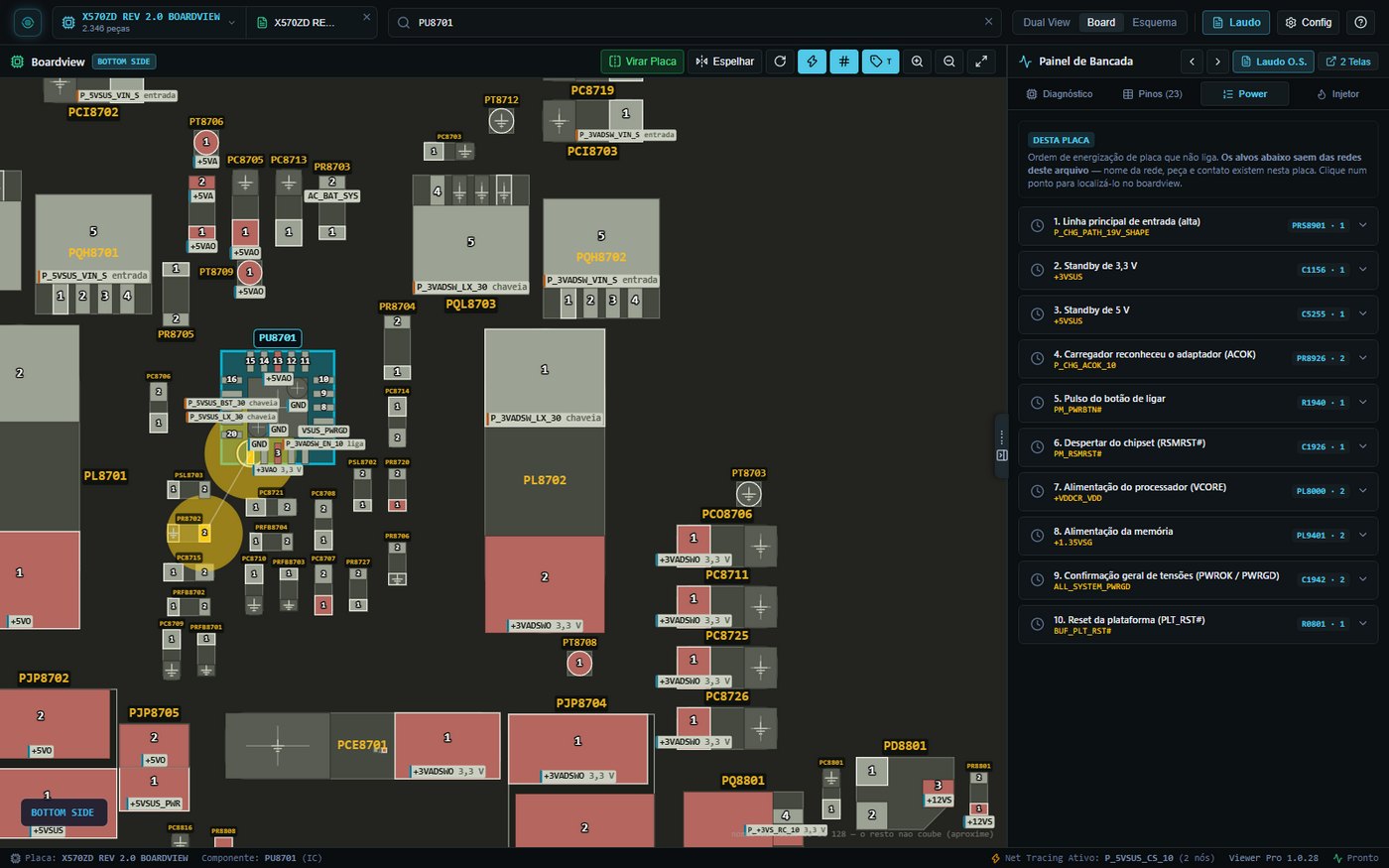

Dez passos, da entrada até o reset. A ordem é a de sempre, mas a peça e o pino de cada passo saem do arquivo que você abriu. Clicou num passo, a tela vai até ele no boardview.
O passo aparece como não encontrado. O programa nunca inventa um ponto para você medir.
Formatos
Abre os arquivos que você já tem
Os boardviews mais usados na bancada e o PDF de sempre. Dois cliques no arquivo, arrastar para a janela ou o botão de abrir: o esquema da mesma pasta vem junto.
Abre sem pedir senha nenhuma.
Com os dois lados da placa separados.
Inclusive os embaralhados das placas Apple e o arquivo de projeto do Allegro.
Aberto mesmo com o arquivo embaralhado.
O que traz o tamanho real de cada contato.
Com todas as folhas, ligado à placa pela peça.
O programa reconhece o arquivo pelo que tem dentro, não pelo fim do nome. Veio dentro de um ZIP? Abre direto, sem descompactar.
Quando um arquivo entrega só parte da placa, a tela diz o que funciona e o que não funciona nela. Abrir errado calado é pior do que não abrir.
Dos 676 boardviews que temos aqui, 669 abrem nesta versão.
O que ele não faz.
- Não abre arquivo de BIOS.
Esses continuam aqui no acervo, para baixar.
- Não lê esquema escaneado.
Aquele que é só a foto da folha não tem texto para o programa achar a peça.
- Não roda no celular.
É para Windows, no computador da bancada.
- Não adivinha o que o arquivo não diz.
Quando falta informação, ele avisa e explica. Não mostra um número que só parece certo.
Preço
R$ 199,99
pagamento único, por computador.
A busca de placas passa a custar R$ 99,00 por ano. Se não renovar, o programa continua seu: abre os arquivos do computador e segue recebendo correções.
Abriu no segundo computador, a licença passa para ele e o primeiro avisa, com um botão para trazer de volta.
Você continua trabalhando por 12 horas, com um aviso discreto de quanto falta.
Chega sozinha e instala quando você mandar, nunca no meio de um serviço. O que você mediu fica no seu computador e passa de uma versão para outra.
O que vem junto
- O programa inteiro. Não tem função guardada para plano mais caro.
- A busca nas 1.752 placas-mãe de notebook, de dentro do programa, incluída por 1 ano.
- Correções chegando sozinhas, também depois de 1 ano.
- 7 dias de teste com tudo funcionando, sem cartão.
Pix ou cartão, pago dentro do programa. Nenhum número de cartão passa por esta página.
Perguntas
Antes de instalar
Preciso de internet para usar?
Para ativar e para buscar placas online, sim. Se a internet cair no meio do serviço, você continua por 12 horas, com um aviso de quanto falta.
Abre o boardview com dois cliques?
Abre. Na primeira vez, o Windows pergunta com qual programa abrir aquele tipo de arquivo: escolha o Viewer Pro e marque para usar sempre.
Abre os .fz da ASUS?
Abre, sem pedir senha nenhuma.
Posso instalar em dois computadores?
Pode. A licença trabalha em um de cada vez: abriu no segundo, ela passa para ele, e o primeiro avisa com um botão para trazer de volta.
E depois de 1 ano?
O programa continua seu: abre os arquivos do seu computador e segue recebendo correções. A busca de placas de dentro do programa passa a custar R$ 99,00 por ano. Se não renovar, você perde só a busca.
Já tenho um código de licença.
É só colar quando abrir o programa.
Abra uma placa sua.
7 dias com tudo funcionando, sem cartão. Se servir, você paga dentro do programa.
Baixar para Windowsversão 1.0.54 · 124.5 MB
